產(chǎn)品列表
推薦文章
相關(guān)技術(shù)
相關(guān)應(yīng)用
金牌品質(zhì) 用料首選
- 南京名騏科技有限公司
- 地址：南京市棲霞區(qū)八卦洲街鸝島路268號A區(qū)12號
- bbzjxaub.cn
聚酰胺PA610用途特點匯總
人氣：
發(fā)表時間：2022-12-30 14:40:32

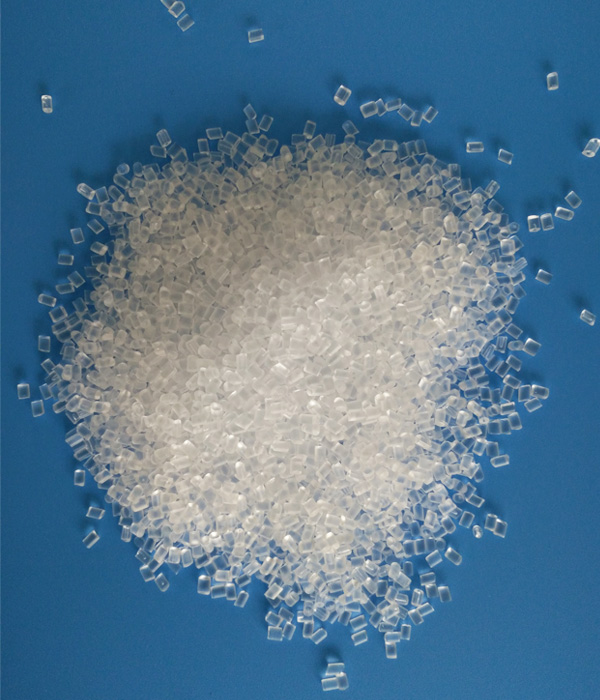

聚酰胺用途特點匯總：
1、聚酰胺PA
基本性質(zhì)
比重：PA6-1.14g/cm³、PA66-1.15g/cm³、PA1010-1.05g/cm³
成型收縮率：PA6-0.8-2.5%、PA66-1.5-2.2%
成型溫度：220-300℃
干燥條件：100-110℃、12小時
物料性能
堅韌、耐磨、耐油、耐水、抗酶菌，但吸水大。尼龍6彈性好、沖擊強度高、吸水較大;尼龍66性能優(yōu)于尼龍6、強度高、耐磨性好;尼龍610與尼龍66相似、但吸水小、剛度低;尼龍1010半透明、吸水小、耐寒性較好。
成型特性
1、結(jié)晶料熔點較高，熔融溫度范圍窄，熱穩(wěn)定性差，料溫超過300度、滯留時間超過30min即分解。較易吸濕，需干燥，含水量不得超過0.3%;
2、流動性好，易溢料。宜用自鎖時噴嘴，并應(yīng)加熱;
3、成型收縮范圍及收縮率大，方向性明顯，易發(fā)生縮孔、變形等;
4、模溫按塑件壁厚在20-90度范圍內(nèi)選取，注射壓力按注射機類型、料溫、塑件形狀尺寸、模具澆注系統(tǒng)選定，成型周期按塑件壁厚選定。樹 脂粘度小時，注射、冷卻時間應(yīng)取長，并用白油作脫模劑;
5、模具澆注系統(tǒng)的形式和尺寸，增大流道和澆口尺寸可減少縮水。
適用范圍
制作一般機械零件、減磨耐磨零件、傳動零件，以及化工、電器、儀表等。
?????? 關(guān)于聚酰胺PA610用途特點匯總的信息，請撥打免費電話：4008-118-928 進行溝通咨詢，技術(shù)手機同微信：18621317168 歡迎你的來電交流！
