產(chǎn)品列表
- 光學(xué)用低摩擦系數(shù) PA12 透明尼龍
- 尼龍改性PA66+30%玻纖耐水解性
- 汽車零件用高沖擊強(qiáng)度PA610
- 良好的耐磨性PA610尼龍
- 高韌性和高抗拉強(qiáng)度 PA610 尼龍610
- 高韌性高抗沖擊強(qiáng)度 尼龍612
- 增韌尼龍1010 PA1010 +40X改性尼龍
- PA1010+20GF+M15 加15%礦物質(zhì) 加20%玻纖 增強(qiáng) 尼龍1010 礦物質(zhì)改性
- PA1010+15GF+M20 加20%礦物質(zhì) 加15%玻纖 增強(qiáng) 尼龍1010 礦物質(zhì)改性
- PA66+30%玻纖增強(qiáng)改性 紅磷阻燃尼龍 VO級(jí)阻燃
推薦文章
相關(guān)技術(shù)
相關(guān)應(yīng)用
金牌供應(yīng)商 品質(zhì)首選
- 天津谷騏科技有限公司
- 地址:天津市和平區(qū)衛(wèi)津路財(cái)富大廈B11層
- www.bbzjxaub.cn
PA6/66_尼龍PA6/PA66共聚物
人氣:
發(fā)表時(shí)間:2023-01-03 15:45:41

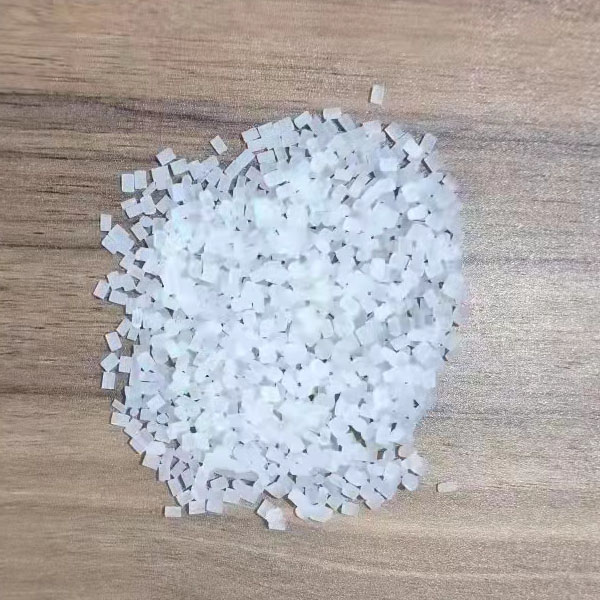

PA6/66是尼龍PA6和PA66的共聚物切片,具有熔點(diǎn)低,韌性好的特點(diǎn)。
1、PA6/66共聚體系的熔點(diǎn)隨著共聚體系中尼龍66鹽含量的增加而降低,相同的配比下,聚合越充分,熔點(diǎn)越低。PA6/66共聚體系在165℃條件下,真空固相增粘產(chǎn)物的粘度隨著固相增粘時(shí)間的增加而增加,最后趨于平緩,其熔點(diǎn)無明顯變化。
2、PA6/66共聚體系的冷結(jié)晶時(shí)間相對于聚酰胺6有所降低,且隨共聚物中尼龍66鹽含量的降低,冷結(jié)晶時(shí)間進(jìn)一步縮短。PA6/66共聚切片通過固相增粘,在270-290℃范圍內(nèi),其熔體為假塑性流體,非牛頓指數(shù)介于0.55~0.69之間,溫度升高,熔體粘度對剪切速率敏感程度降低,非牛頓指數(shù)減少。
3、在115~3686s-1剪切速率范圍內(nèi),PA6/66共聚體系粘流活化能高于純料PA6,當(dāng)剪切速率增大時(shí),熔體粘度對溫度敏感程度降低。通過動(dòng)態(tài)機(jī)械性能測試,在寬的頻率范圍內(nèi),PA6/66共聚體系的儲(chǔ)能模量小于純料PA6的儲(chǔ)能模量,具有較好的彈性形變能力。PA6/66共聚體系的損耗模量大于PA6的損耗模量,受到外力產(chǎn)生形變更大,具有顯著的阻尼效果。在-20~120℃溫度范圍內(nèi)PA6/66共聚體系和純料PA6的儲(chǔ)能模量隨著溫度的提高而降低,前者的儲(chǔ)能模量更低,低溫阻尼效果更好。
關(guān)于PA6/66_尼龍PA6/PA66共聚物的信息,請撥打免費(fèi)電話:4008-118-928 進(jìn)行溝通咨詢,技術(shù)手機(jī)同微信:18621317168 歡迎你的來電交流!
